Elevación de hasta 26 m. Diámetro del mástil de 1½”. Especialmente indicado en lugares donde no están
permitidos los trabajos de soldadura.
La altura total desde el suelo incluye la torre y el mástil de 6 m que se suministra.
INSTALACIÓN
En primer lugar se debe realizar una perforación para la cimentación (las dimensiones de esta perforación
dependen de la altura de la torre).
El primer tramo estará embebido en la perforación y se debe esperar hasta que fragüe el hormigón. La capa
superior del hormigón precisa una pequeña pendiente para evitar la acumulación de agua.
El resto de la torre, que se habrá montado previamente en el suelo, se fijará con una grúa al tramo embebido.

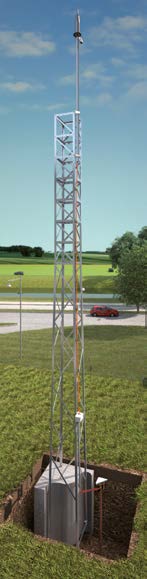

TORRE AUTOSOPORTADA
APLICACIÓN AT-050C
Cumple con UNE 21186, NF C 17-102, IEC 62305
*Para otras dimensiones, consultar.
Referencia
Altura desde
el suelo (m)*
Dimensiones
Dimensiones de
la cimentación (m)
Material
Peso
(kg)
AT-050C
14
0,73 x 0,73 x 8,5 m + 1½” x 5,5 m
0,9 x 0,9 x 1,85
Acero galvanizado
300
AT-051C
16
0,8 x 0,8 x 10,5 m + 1½” x 5,5 m
0,95 x 0,95 x 1,95
Acero galvanizado
390
AT-052C
18
0,87 x 0,87 x 12,5 m + 1½” x 5,5 m
1,02 x 1,02 x 2
Acero galvanizado
460
AT-053C
20
0,95 x 0,95 x 14,5 m + 1½” x 5,5 m
1,1 x 1,1 x 2
Acero galvanizado
560
AT-054C
22
1 x 1 x 16,5 m + 1½” x 5,5 m
1,15 x 1,15 x 2,05
Acero galvanizado
630
AT-055C
24
1,1 x 1,1 x 18,5 m + 1½” x 5,5 m
1,25 x 1,25 x 2,05
Acero galvanizado
725
AT-056C
26
1,15 x 1,15 x 20,5 m + 1½” x 5,5 m
1,3 x 1,3 x 2,1
Acero galvanizado
800
Ver tabla 106
Ver tablas 144 y 148
Ver tablas 1 y 2
