MÁSTILES AUTÓNOMOS TRONCOPIRAMIDALES
Mástil autosoportado de sección poligonal dimensionado para una velocidad
máxima del viento de 250 km/h. Diámetro superior de Ø1
½
”.
Al tratarse de tramos tronco-piramidales encajables unos en otros, las diversas
secciones no necesitan soldarse ni unirse mediante prisioneros y su bisagra permite
elevarlos con una grúa pequeña.
Se precisa un trabajo previo, que consiste en colocar un tubo flexible para hacer
pasar la bajante y el soporte de acero que contiene la bisagra, embebidos en el dado
de hormigón (de diferentes dimensiones dependiendo de la altura del mástil, tal
como se muestra en la tabla).
Es necesario esperar hasta que el hormigón haya fraguado para fijar el mástil en
su soporte. Es recomendable montar el cabezal con el conductor por dentro del
mástil antes de elevarlo. No es necesario fijar el conductor por el interior del mástil,
únicamente deberá hacerse pasar la bajante por la grapa situada en el interior del
mástil a la altura de la puerta. Es posible instalar un contador de rayos A
T-034G
(tabla 106) en el interior del mástil registrable mediante la puerta situada en la base
del mástil. El registrador de actividad eléctrica A
TLOGGER puede instalarse con su
soporte en el exterior del mástil (AT-004G y AT-028G, tabla 105).
Referencia
Modelo
Tramos
Dimensiones del mástil (m)
Dimensiones
de la base (mm)
Dimensiones de
la cimentación (m)
Material
Peso (kg)
AT-090C
Mástil autosoportado de 6 m
2
3 + 3,3
400 x 400
0,8 x 0,8 x 0,8
Acero galvanizado
82,4
AT-091C
Mástil autosoportado de 8 m
3
2 x 3 + 2,6
400 x 400
0,8 x 0,8 x 0,8
Acero galvanizado
114,5
AT-092C
Mástil autosoportado de 10 m
4
3 x 3 + 1,8
500 x 500
1 x 1 x 1
Acero galvanizado
162,6
AT-093C
Mástil autosoportado de 12 m
5
4 x 3 + 1,13
500 x 500
1 x 1 x 1
Acero galvanizado
203,3
AT-094C
Mástil autosoportado de 15 m
6
5 x 3 + 1,57
500 x 500
1,5 x 1,5 x 1,5
Acero galvanizado
299,6
AT-095C
Mástil autosoportado de 18 m
7
6 x 3 + 2,05
600 x 600
1,6 x 1,6 x 2
Acero galvanizado
504,0
AT-096C
Mástil autosoportado de 20 m
8
7 x 3 + 1,6
600 x 600
2 x 2 x 2
Acero galvanizado
615,3
AT-097C
Mástil autosoportado de 25 m
3
2 x 7,5 + 11
Ø700
2 x 2 x 2,5
Acero galvanizado
1050,0
AT-098C
Mástil autosoportado de 30 m
4
2 x 8 + 9 + 7
Ø850
2,5 x 2,5 x 2,5
Acero galvanizado
1640,0
AT-099C
Mástil autosoportado de 40 m
5
3 x 10 + 8 + 5,3
Ø1100
3 x 3 x 3
Acero galvanizado
3860,0
Cumple con UNE 21186, NF C 17-102, IEC 62305

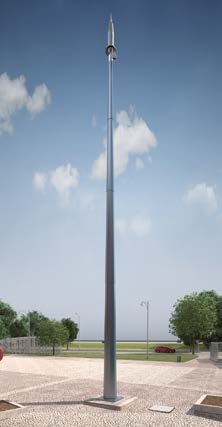

APLICACIÓN AT-090C

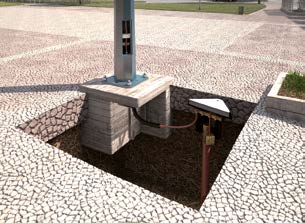

CIMENTACIÓN AT-090C
