Anclaje para fijar mástiles de 1” - 1½” a columnas cuadradas o redondas de hasta 25 cm.
Para asegurar una correcta fijación, los anclajes deben estar separados entre sí al menos 60 cm.
Soportes individuales: ref. A
T-070B y AT
-076B, respectivamente.

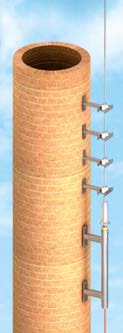

Anclaje para fijar a chimeneas activas el
DAT CONTROLER
®
PLUS
para chimenea. El aislamiento del anclaje
de la punta es necesario para mantener la diferencia de potencial entre las partes del
DAT CONTROLER
®
PLUS
para chimenea. El cuerpo central del
DAT CONTROLER
®
PLUS
para chimenea debe fijarse
aproximadamente 3,5 metros por debajo del orificio de la chimenea para evitar que el calor de los gases pueda
deformar la estructura del pararrayos y acelerar su corrosión. Los anclajes AT-088B deben fijarse como sigue: el
primero en la unión roscada entre el
DAT CONTROLER
®
PLUS
para chimenea y la punta (AT
-085B); el segundo
a unos 125 cm de éste; el tercero en la unión roscada entre las dos partes de la punta (AT-085B) y el cuarto
a 25 cm de la parte superior de la pared para asegurar una correcta fijación. Para cumplir con la UNE 21186,
la punta AT
-085B debe montarse de forma que quede al menos 2 m por encima de la chimenea. Soportes
individuales: ref. AT-081B.
ANCLAJE DE MÁSTIL A COLUMNA
ANCLAJE AISLADO PARA CHIMENE
A
Referencia
Modelo
Dimensiones (mm)
Incluye
Material
Peso (kg)
AT-074B
Mástil a columna cuadrada de 25 cm
2 x (40 x 360 x 300)
2 soportes
Acero galvanizado
6
AT-075B
Mástil a columna cuadrada de 25 cm
3 x (40 x 360 x 300)
3 soportes
Acero galvanizado
9
AT-083B
Mástil columna redonda de Ø25 cm
2 x (45 x 360 x 300)
2 soportes
Acero galvanizado
6
AT-086B
Mástil columna redonda de Ø25 cm
3 x (45 x 360 x 300)
3 soportes
Acero galvanizado
9
APLICACIÓN AT-083B
APLICACIÓN AT-074B
APLICACIÓN AT-080B
Ver tabla 30
Referencia
Modelo
Dimensiones (mm)
Material
Peso (kg)
AT-080B
Anclaje para DAT CONTROLER
®
PLUS para chimenea
50 x 520 x 1000
Acero
galvanizado
7,5
AT-088B
Soporte aislado para la punta del DAT CONTROLER
®
PLUS
para chimenea (2 soportes)
50 x 160 x 520
Acero galvanizado
+ Teflón
7,0
AT-085B
Punta de 5 m para DAT CONTROLER
®
PLUS para
chimenea
Ø18 x 5000
Acero inoxidable
10,0
Cumple con UNE 21186, NF C 17-102, IEC 62305
Cumple con UNE 21186, NF C 17-102, IEC 62305
Referencia
Modelo
Dimensiones (mm)
Material
Peso (kg)
AT-3515
DAT CONTROLER
®
PLUS 15 para chimenea
120 x 120 x 610
Acero inoxidable
4
AT-3530
DAT CONTROLER
®
PLUS 30 para chimenea
120 x 120 x 610
Acero inoxidable
4
AT-3545
DAT CONTROLER
®
PLUS 45 para chimenea
120 x 120 x 610
Acero inoxidable
4
AT-3560
DAT CONTROLER
®
PLUS 60 para chimenea
120 x 120 x 610
Acero inoxidable
4
Cumple con UNE 21186, NF C 17-102, IEC 62305
> SISTEMAS DE CAPTACIÓN Y ACCESORIOS
> MÁSTILES Y ANCLAJES
AT-085B
AT-088B (x2)
