> SISTEMAS DE CAPTACIÓN Y ACCESORIOS
> PARARRAYOS CON DISPOSITIVO DE CEBADO

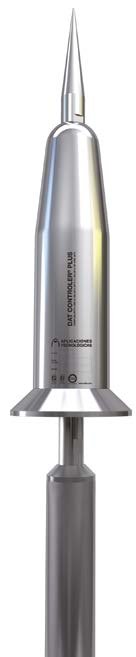

DESCRIPCIÓN GENERAL
DAT CONTROLER
®
PLUS
es un pararrayos con dispositivo de cebado (PDC) que basa
su funcionamiento en las características eléctricas de formación de los rayos, emitiendo
el trazador ascendente continuo antes que cualquier otro objeto dentro de su radio de
protección, característica denominada normativamente como
tiempo de avance en el
cebado
(ΔT).
Cuanto mayor sea su anticipación en la formación del trazador ascendente, mayor
será la distancia a la que capture el trazador descendente, protegiendo frente al rayo en un área
mayor (las normas limitan a ΔT≤60 µs).
Los pararrayos
DAT CONTROLER
®
PLUS
disponen de las mayores garantías de funcionamiento:
Conformidad norma UNE 21186:2011
“Pararrayos con dispositivo de cebado”
.
Marca AENOR
Funcionamiento
en condiciones de
lluvia (aislamiento
superior al 95%)
Verificación del estado del cabezal
Ensayo niebla salina
Ensayo atmósfera húmeda sulfurosa
Ensayo de corriente soportada 100 kA (10/350 µs)
Ensayo de tiempo de avance ΔT
Cumplimiento reglamento particular RP 058 de
AENOR para pararrayos con dispositivo de cebado
Toma de muestras de seguimiento
realizada por técnicos de AENOR
Ensayos en laboratorios oficiales independientes
El diseño patentado del
DAT CONTROLER
®
PLUS
®
PLUS
®
impide que la lluvia ponga en contacto la carcasa
metálica a potencial eléctrico atmosférico (en azul)
con el eje metálico a potencial de tierra (en rojo)
La alimentación del dispositivo de cebado de un
PDC viene determinada por la elevada diferencia de
potencial que se da, en condiciones de tormenta,
entre sus armaduras metálicas aisladas.
Es
necesario garantizar dicha diferencia de potencial en
condiciones de lluvia
Ensayo conforme UNE-EN 60060-1:2012
In situ (DAT CONTROLER
®
PLUS)
De forma remota (DAT CONTROLER
®
PLUS
+ AT-REMOTE TESTER)
Corriente soportada certificada
20 impactos 100 kA (10/350 μs)
Aplicación directa de 20 impulsos de corriente
(10/350 µs) con una corriente de pico superior de
100 kA y energía específica mayor a 2,5 MJ/Ω
*
La última edición de la norma UNE 21186, NF C 17-102 y NP 4426 exige realizar,
consecutivamente y sobre la
misma muestra
, los siguientes ensayos:
1.
Ensayos medioambientales, en ambientes de gran concentración salina y sulfurosa, para asegurar el
funcionamiento del pararrayos en ambientes altamente corrosivos.
2.
Ensayo de corriente, aplicando al pararrayos 3 impulsos de 100 kA con onda 10/350 µs, para asegurar su
funcionamiento tras repetidas corrientes de rayo.
3.
Ensayo de tiempo de avance, para calcular el factor ΔT que determinará su radio de protección.
MÁS ALLÁ DE LAS NORMAS: CARACTERÍSTICAS ADICIONALES
EXIGENCIAS NORMATIVAS*
