ATSUB-3P TNC
>
>
>
>
>
>
>
ATSUB-3P-NR 40 – 120 TNC
ATSUB-3P-NR 40 – 120 TNC
ATSUB-3P-NR 40 – 120 TNC
>
SOBRETENSIONES TRANSITORIAS
SOBRETENSIONES TRANSITORIAS
at3w.com
242
Posee módulos desenchufables que permite su sustitución en caso de
avería o fallo, sin necesidad de desconectar el cableado.
Ensayado y certificado como protector de tipo 1, 2 y 3 según la norma
UNE-EN 61643-11 y la GUÍA-BT-23 del REBT
. Adecuado para equipos
de categorías
I, II, III y IV según la ITC-BT
-23 del REBT.
I, II, III y IV según la ITC-BT
-23 del REBT.
I, II, III y IV
>
Coordinable con los protectores de las series ATSHOCK, ATSHIELD
y ATCOVER.
>
Constituidos por varistores de óxido de zinc con capacidad de
soportar corrientes muy altas.
>
Tiempo de respuesta corto.
>
No producen deflagración.
>
Protección compacta con módulos desenchufables que permite su
rápido intercambio en caso de rotura.
>
No producen en ningún momento la interrupción de las líneas
de suministro.
>
Dispositivo termodinámico de control y avisador mecánico y
remoto conmutado. Cuando el avisador está amarillo, cartucho en
buen estado. Si no sustituir.
Los protectores de la serie ATSUB han sido sometidos a ensayos
en laboratorios oficiales e independientes para obtener sus
características según las normas de aplicación (relacionadas en la tabla).
Existe la posibilidad de seleccionar el protector para la tensión en
alterna adecuada para cada caso.
Protección eficaz mediante
varistores de óxido metálico contra
sobretensiones transitorias, para
líneas de suministro eléctrico
tipo TNC. Protección media
según la protección en cascada
recomendada en el Reglamento de
Baja Tensión (REBT ITC23).
> Serie ATSUB
> PROTECCIÓN DE LÍNEAS DE SUMINISTRO ELÉCTRICO
Es imprescindible la conexión a tierra. Para que la
protección sea correcta, las tomas de tierra de toda la
instalación deben estar unidas, directamente o mediante
vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones
de esta ficha, la protección asegurada por este equipo
puede verse comprometida.
INSTALACIÓN
Se instalan en paralelo con la línea de baja tensión, con conexiones
a las fases que se precise proteger, al neutro y a tierra. La instalación
debe realizarse sin tensión en la línea.
Cuando se instalan como protección media es necesario que estén
separados de las protecciones basta y/o fina por un cable de al menos
10 metros o, si esto no es posible, por una inductancia tipo ATLINK, a
fin de conseguir la correcta coordinación entre ellos.
Se recomienda su utilización en instalaciones en las que se puedan
producir grandes sobretensiones después del cuadro principal pero
que no alimenten equipos sensibles.
AT
-8070 ATSUB-3P-NR 15 TNC: corriente de pico 15 kA. U
n
230 V
AT
-8071 ATSUB-3P-NR 40 TNC: corriente de pico 40 kA. U
n
230 V
AT
-8072 ATSUB-3P-NR 65 TNC: corriente de pico 65 kA. U
n
230 V
AT
-8073 ATSUB-3P-NR 15-120 TNC: corriente de pico 15 kA. U
n
120 V
AT
-8074 ATSUB-3P-NR 40-120 TNC: corriente de pico 40 kA. U
n
120 V
AT
-8075 ATSUB-3P-NR 65-120 TNC: corriente de pico 65 kA. U
n
120 V
NOMENCLATURA
Corriente máx.
de descarga en kA
Tensión nominal
línea - tierra

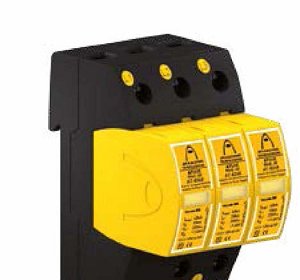

Protector compacto para líneas de suministro eléctrico trifásico TNC
