ATSUB 4P - 40 – 400 TT
ATSUB 4P - 40 – 400 TT
ATSUB 4P - 40 – 400 TT
>
>
>
>
>
>
>
>
>
>
>
>
>
>
ATSUB-4P TT
SOBRETENSIONES TRANSITORIAS
SOBRETENSIONES TRANSITORIAS
at3w.com
230
AT
-8282 ATSUB-4P 15 TT: corriente de pico 15 kA. U
n
230 V
AT
-8285 ATSUB-4P 40 TT
AT
-8285 ATSUB-4P 40 TT
: corriente de pico 40 kA. U
n
230 V
AT
-8287 ATSUB-4P 65 TT
AT
-8287 ATSUB-4P 65 TT
: corriente de pico 65 kA. U
n
230 V
AT
-8283 ATSUB-4P 15-120 TT
AT
-8283 ATSUB-4P 15-120 TT
: corriente de pico 15 kA. U
n
120 V
AT
-8286 ATSUB-4P 40-120 TT
AT
-8286 ATSUB-4P 40-120 TT
: corriente de pico 40 kA. U
n
120 V
AT
-8289 ATSUB-4P 65-120 TT
AT
-8289 ATSUB-4P 65-120 TT
: corriente de pico 65 kA. U
n
120 V
AT
-8206 ATSUB-4P 15-300 TT
AT
-8206 ATSUB-4P 15-300 TT
: corriente de pico 15 kA. U
n
300 V
AT
-8207 ATSUB-4P 40-300 TT
AT
-8207 ATSUB-4P 40-300 TT
: corriente de pico 40 kA. U
n
300 V
AT
-8239 ATSUB-4P 65-300 TT
AT
-8239 ATSUB-4P 65-300 TT
: corriente de pico 65 kA. U
n
300 V
AT
-8281 ATSUB-4P 15-400 TT
AT
-8281 ATSUB-4P 15-400 TT
: corriente de pico 15 kA. U
n
400 V
AT
-8284 ATSUB-4P 40-400 TT
AT
-8284 ATSUB-4P 40-400 TT
: corriente de pico 40 kA. U
n
400 V
INSTALACIÓN
Se instalan en paralelo con la línea de baja tensión, con conexiones
a las fases que se precise proteger, al neutro y a tierra. La instalación
debe realizarse sin tensión en la línea.
Cuando se instalan como protección media es necesario que estén
separados de las protecciones basta y/o fina por un cable de al menos
10 metros o, si esto no es posible, por una inductancia tipo ATLINK, a
fin de conseguir la correcta coordinación entre ellos.
Se recomienda su utilización en instalaciones en las que se puedan
producir grandes sobretensiones después del cuadro principal pero
que no alimenten equipos sensibles.
Posee módulos desenchufables que permite su sustitución en caso de
avería o fallo, sin necesidad de desconectar el cableado.
Ensayado y certificado como protector de tipo 1, 2 y 3 según la norma
UNE-EN 61643-11 y la GUÍA-BT-23 del REBT
. Adecuado para equipos
de categorías I, II, III y IV según la ITC-BT-23.
categorías I, II, III y IV según la ITC-BT-23.
categorías I, II, III y IV
>
Coordinable con los protectores de las series ATSHOCK,
ATSHIELD y A
TCOVER.
ATSHIELD y A
TCOVER.
A
>
Constituidos por varistores de óxido de zinc y descargadores
de gas con capacidad de soportar corrientes muy altas.
>
Tiempo de respuesta corto.
>
No producen deflagración.
>
Protección compacta con módulos desenchufables que
permite su rápido intercambio en caso de rotura.
>
No producen en ningún momento la interrupción de las
líneas de suministro.
>
Dispositivo termodinámico de control y avisador mecánico y remoto
conmutado. Cuando el avisador está amarillo, cartucho en buen
estado. Si no sustituir.
Los protectores de la serie A
TSUB han sido sometidos a ensayos
en laboratorios oficiales e independientes para obtener sus
características según las normas de aplicación (relacionadas en la
tabla). Existe la posibilidad de seleccionar el protector para la tensión
en alterna adecuada para cada caso.
Por ejemplo se incluye los datos técnicos de los protectores idóneos
para proteger los equipos preparados para tensiones americanas
(Tensión de línea 230 V y T
ensión línea – neutro 120 V),
tensiones
superiores a 230 V (Tensión de línea 520 V y Tensión línea – neutro
300 V),
y tensiones de aerogeneradores (Tensión de línea 690 V y
Tensión línea – tierra 400 V).
Protección eficaz mediante
varistores de óxido metálico y
descargadores de gas contra
sobretensiones transitorias, para
líneas de suministro eléctrico con
neutro tipo TT. Protección media
según la protección en cascada
recomendada en el Reglamento de
Baja Tensión (REBT ITC23).
Es imprescindible la conexión a tierra. Para que la protección sea correcta, las tomas de
tierra de toda la instalación deben estar unidas, directamente o mediante vía de chispas, y su
resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones
de esta ficha, la protección asegurada por este equipo puede verse comprometida.
Corriente máx.
de descarga en kA
Tensión
nominal
línea - tierra

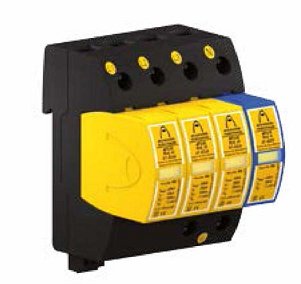

Protector compacto para líneas de suministro eléctrico trifásico TT
> Serie ATSUB
> PROTECCIÓN DE LÍNEAS DE SUMINISTRO ELÉCTRICO
NOMENCLATURA
