SOBRETENSIONES TRANSITORIAS
218
Protector compacto de tecnología combinada contra descargas directas del rayo
INSTALACIÓN
Los protectores contra sobretensiones ATSHIELD T se instalan en
paralelo con la línea trifásica con neutro de baja tensión.
La instalación debe realizarse sin tensión en la línea.
Puede instalarse como única protección o bien en combinación con
otros protectores que dejen menor tensión residual, en cuyo caso es
necesario que ambos estén separados por un cable de al menos 10
metros o, si esto no es posible, por una inductancia tipo ATLINK, a fin
de conseguir la correcta coordinación entre ellos.
Se recomienda su instalación en cuadros de distribución donde la línea
entra en un edificio o donde puedan introducirse grandes sobretensiones.
Está especialmente indicado para zonas propensas a descarga
directa de rayo pero que alimenten a equipos que no puedan
soportar grandes sobretensiones.
Este elemento está conectado internamente de tal forma que no
precisa un elemento en serie con la línea para la correcta coordinación
de la protección.
El protector combina las mejores cualidades de las actuales
tecnologías de protección contra sobretensiones: el nivel de tensión
residual de los varistores junto con la capacidad de absorción de
corriente de rayo de los descargadores de gas.
Ensayado y certificado como protector de tipo 1 y 2 según la norma
UNE-EN 61643-11 y la GUÍA-BT-23 del REBT
. Adecuado para equipos
de categorías I, II, III y IV según la ITC-BT-23 del REBT
.
>
Coordinable con los protectores de las series ATSUB y ATCOVER.
>
Conexión de doble borna para facilitar cableado (limitado a 63 A).
>
Tiempo de respuesta corto.
>
No produce deflagración.
>
Protección multipolar.
>
No produce en ningún momento la interrupción de las líneas
de suministro.
>
Protección compacta.
>
Dispositivo termodinámico de control con avisador luminoso
para cada fase.
>
Módulos desenchufables para su cómoda sustitución.
Los protectores de la serie ATSHIELD han sido sometidos a ensayos
en laboratorios oficiales e independientes para obtener sus
características según las normas de aplicación (relacionadas en la tabla).

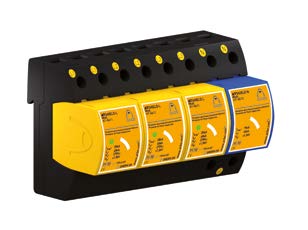

ATSHIELD T
> Serie ATSHIELD
> PROTECCIÓN DE LÍNEAS DE SUMINISTRO ELÉCTRICO
Protección eficaz y compacta contra
sobretensiones transitorias para líneas
de suministro eléctrico TT y TNS,
realizada mediante una combinación de
descargadores de gas y varistores.
AT-8603 ATSHIELD 400T: protección fase y neutro
respecto a tierra para líneas trifásicas de 400 V
AC
AT-8604 ATSHIELD 230T: protección fase y neutro
respecto a tierra para líneas trifásicas de 230 V
AC
Es imprescindible la conexión a tierra. Para que la
protección sea correcta, las tomas de tierra de toda la
instalación deben estar unidas, directamente o mediante
vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones
de esta ficha, la protección asegurada por este equipo
puede verse comprometida.
