SOBRETENSIONES TRANSITORIAS
SOBRETENSIONES TRANSITORIAS
at3w.com
210
Protector unipolar para líneas de suministro eléctrico
AT-8310 ATSHOCK L30: protección fase-tierra. U
c
= 275 V
AT-8311 ATSHOCK L30-130: protección fase-tierra. U
c
= 150 V
AT-8312 ATSHOCK L30-400: protección fase-tierra. U
c
= 460 V
AT-8398 ATSHOCK N60: protección neutro-tierra
INSTALACIÓN
Los protectores contra sobretensiones ATSHOCK 30 se instalan en
paralelo con la línea de baja tensión, con conexiones a una fase y
a tierra (A
TSHOCK L30) o bien a neutro y tierra (ATSHOCK N60). Se
precisa un ATSHOCK L30 por cada una de las fases.
La instalación debe realizarse sin tensión en la línea.
Pueden instalarse en combinación con protectores ATSUB o
ATCOVER. En cualquier caso es necesario que ambos estén
separados por un cable de al menos 10 metros o, si esto no es
posible, por una inductancia tipo ATLINK, a fin de conseguir la
correcta coordinación entre ellos.
Se recomienda su instalación en cuadros de distribución donde la
línea entra en un edificio o donde puedan introducirse corrientes
directas del rayo.
Categoría de protección gruesa según la protección en cascada
recomendada en el Reglamento de Baja Tensión (REBT ITC23).
Protector de tipo 1 según la norma UNE-EN 61643-11 y la GUÍA-BT-23 del
REBT. Para equipos de categoría III y IV según la ITC-BT-23 del REBT.
categoría III y IV según la ITC-BT-23 del REBT.
categoría III y IV
>
Formado por descargadores de gas.
>
Conexión de doble borna para facilitar cableado (limitado a 63 A).
>
Posibilidad de conexión para terminal tipo horquilla de M5.
>
Válido para sistemas TT, TN-C y TN-S.
Válido para sistemas TT, TN-C y TN-S.
Válido para sistemas TT
>
Puede coordinarse con otros protectores de la serie ATSUB
o ATCOVER.
o ATCOVER.
o A
>
Rapidez de respuesta.
>
Protector unipolar. Soporta corrientes de choque de rayo
(onda 10/350) hasta 30 kA (ATSHOCK N60 hasta 60 kA).
(onda 10/350) hasta 30 kA (ATSHOCK N60 hasta 60 kA).
(onda 10/350) hasta 30 kA (A
>
Gran capacidad de derivación energética.
>
Limita las corrientes consecutivas de red.
Los protectores de la serie ATSHOCK han sido sometidos a ensayos
en laboratorios oficiales e independientes para obtener sus
características según las normas de aplicación (relacionadas en la tabla).

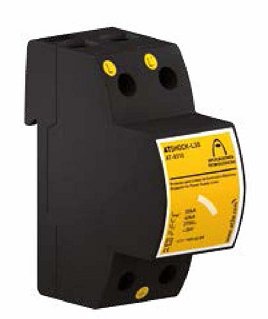

> Serie ATSHOCK
> PROTECCIÓN DE LÍNEAS DE SUMINISTRO ELÉCTRICO
ATSHOCK30
Protección elevada frente a sobretensiones
transitorias para líneas de suministro eléctrico
en la entrada del edificio. Protege contra
sobretensiones producidas incluso por descargas
directas de rayo.
Ensayado y certificado con
onda tipo rayo 10/350
µs de 30 kA.
Es imprescindible la conexión a tierra. Para que la
protección sea correcta, las tomas de tierra de toda la
instalación deben estar unidas, directamente o mediante
vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones
de esta ficha, la protección asegurada por este equipo
puede verse comprometida.
