SOBRETENSIONES TRANSITORIAS
198
Telefonía y datos
TIPO 2 y 3
(coordinada)
Sensores (pH, caudalímetros, oxígeno,
entre otros)
ATLINE (pág. 348 - 350)
Antenas de transmisión o de telemetría
ATFREQ (pág. 364 - 367)
Línea telefónica
ATFONO (pág. 340 - 347)
línea de suministro eléctrico
línea telefónica
línea de datos
línea coaxial
Suministro eléctrico
Centro de transformación
TIPO 1
(efectos directos del rayo)
ATSHOCK (pág. 208 - 215)
¿Hay más de 10 m de cable de separación?
SÍ
NO
Bobina de coordinación
ATLINK (pág. 291 - 292)
Edificio central
TIPO 2 (efectos atenuados del rayo)
ATSUB65 (pág. 228 - 276)
Centro de control de motores (CCM)
TIPO 2 Y PERMANENTES (efectos atenuados del rayo)
ATCONTROL /R (pág.382 - 387)
Cuadro de mandos
TIPO 3 (efectos electromagnéticos atenuados)
ATCOVER (pág. 285 - 290)

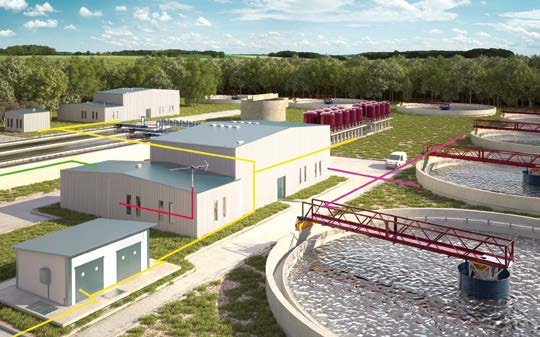

> DEPURADORAS Y TRAT
AMIENTO DE AGUAS
> EJEMPLOS PRÁCTICOS DE PROTECCIÓN CONTRA SOBRETENSIONES
