ATFREQ 12 BNC
SOBRETENSIONES TRANSITORIAS
366
ATFREQ 12 BNC es un protector preparado para la protección de 12
líneas respectivamente en armario rack de 19”. Cada elemento
de protección integrado en este rack, dispone de dos conectores
hembra coaxiales tipo BNC y una conexión a tierra (incluye adaptador
para hacer el paso de hembra a macho).
Los protectores contra sobretensiones ATFREQ se insertan en serie
con el cable de la antena. Se debe instalar lo más cerca posible del
equipo que se desea proteger.
Está especialmente diseñado para incorporarse en un rack y proteger
armarios de distribución de datos. Por su alta velocidad de transmisión,
está preparado para equipos que transmitan gran cantidad de datos
(antenas, amplificadores de onda, derivadores, etc.).
La conexión a tierra se realiza mediante un tornillo de métrica 5 situado
en un lateral del protector. Esta conexión mediante un terminal de anillo
y un cable adecuado debe ser los más directa posible.
El protector ATFREQ 12 BNC ha sido ensayado y certificado
en laboratorios oficiales e independientes, obteniendo sus
características de funcionamiento según las normas de aplicación
(relacionadas en la tabla).
AT

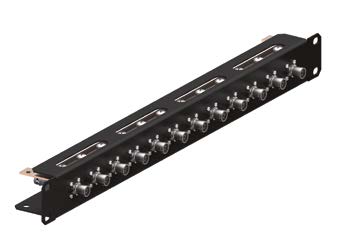

-2218 ATFREQ12 BNC: protector en rack
preparado para 12 líneas de telecomunicaciones
INSTALACIÓN
Se recomienda que la instalación se realice lo más cerca posible
del equipo a proteger.
Los equipos para los que está preparado
este protector son fundamentalmente antenas, cabeceras,
derivadores y amplificadores.
En los casos en que se desee proteger dos aparatos situados en
edificios distintos y comunicados entre sí, deberá colocarse
protección a ambos lados de la línea.
El procedimiento de instalación recomendado es el siguiente:
1
Colocar el rack de 19” dentro del armario.
2
Cablear desde la antena o elemento a proteger hasta la parte
trasera del equipo.
3
La salida protegida queda en el frontal del rack.
4
Unir la tierra del rack a la tierra marcada en el chasis del protector.
Protector contra sobretensiones para rack de redes coaxiales
> Serie ATFREQ
> PROTECCIÓN DE LÍNEAS DE TELECOMUNICACIONES Y DATOS
Es imprescindible la conexión a tierra. Para que la
protección sea correcta, las tomas de tierra de toda la
instalación deben estar unidas, directamente o mediante
vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones
de esta ficha, la protección asegurada por este equipo
puede verse comprometida.
