ATFONO RJ11
>
>
SOBRETENSIONES TRANSITORIAS
SOBRETENSIONES TRANSITORIAS
at3w.com
342

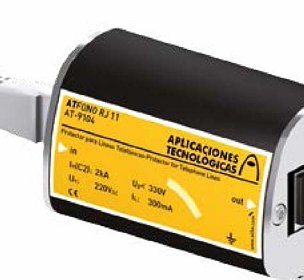

ATFONO RJ11 es un protector con conectores RJ11 de entrada y
salida, capaz de soportar corrientes de descarga nominales de 2 kA
por línea.
>
Protección en modo común y diferencial aconsejable para este tipo
de líneas.
>
Protege las líneas telefónicas y los equipos analógicos o
digitales
conectados a ellas (teléfono, fax, módem, etc.).
>
En condiciones normales se mantiene inactivo, sin afectar al
funcionamiento de la línea ni producir fugas.
>
La descarga se produce en elementos internos encapsulados,
sin
producir fogonazos.
>
Gran rapidez de respuesta.
>
Incluye latiguillo de 20 cm con conector RJ11.
El protector ATFONO RJ11 ha sido ensayado y certificado en
laboratorios oficiales e independientes, obteniendo sus
características de funcionamiento según las normas de aplicación
(relacionadas en la tabla).
AT-9104 ATFONO RJ11
AT-9104 ATFONO RJ11
: preparado para líneas telefónicas
con conexión tipo RJ11.
con conexión tipo RJ11.
cable RJ11
desde red
cable RJ11
hacia teléfono
Protector contra sobretensiones para líneas telefónicas con conexión RJ11
> PROTECCIÓN DE LÍNEAS DE TELECOMUNICACIONES Y DATOS
> Serie ATFONO
Protección eficaz de líneas telefónicas con conexión tipo
RJ11 en módulos con protección fina.
Es imprescindible la conexión a tierra. Para que la
protección sea correcta, las tomas de tierra de toda la
instalación deben estar unidas, directamente o mediante
vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones
de esta ficha, la protección asegurada por este equipo
puede verse comprometida.
INSTALACIÓN
Se recomienda que la instalación se realice lo más cerca posible
del equipo. Un cable telefónico con conector RJ11 posee 4 hilos. El
ATFONO RJ11 protege en serie estos 2 pares de hilos.
Para una protección completa debe ir coordinado con un protector
ATFONO en la entrada principal de la línea.
En los casos en que se desee proteger dos equipos situados en
edificios distintos y comunicados entre sí, deberá colocarse
protección a ambos lados de la línea.
El procedimiento de instalación recomendado es el siguiente:
1
Puentear el protector entre el cable telefónico con conector RJ11
y el equipo a proteger.
2
Unir el protector a tierra mediante conector tipo ‘faston’
suministrado.
