>10
8
6
4
2
1
0,5
0,1
SOBRETENSIONES TRANSITORIAS
186
Para poder diseñar de una forma adecuada un sistema de protección
contra sobretensiones, se necesita primero saber el riesgo de que
existan sobretensiones en el lugar a proteger (L) y, posteriormente, el
riesgo de que los equipos conectados se vean afectados por estas
sobretensiones (E).
El cálculo de estos dos índices de riesgo (L y E) está basado en las
indicaciones de la ITC-BT-23 del REBT y la norma UNE 21186.

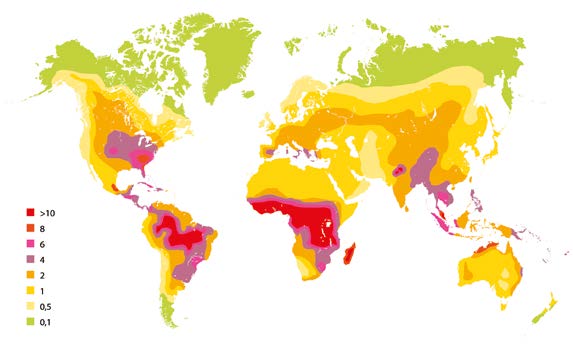

Mapa isoceráunico del mundo (Ng)
Ng: densidad de impactos de rayo sobre el terreno, expresado en número de rayos por km
2
.
> GUÍA SIMPLIFICADA DE SELECCIÓN DE PROTECTORES MEDIANTE CÁLCULO DE RIESGO
Mapa isoceráunico de España (Ng)
