ATLINK
>
>
>
SOBRETENSIONES TRANSITORIAS
at3w.com
291
AT-8435 ATLINK 35: para líneas de I
L
≤ 35 A
AT-8463 ATLINK 63: para líneas de I
L
≤ 63 A
INSTALACIÓN
Las inductancias ATLINK se instalan
ATLINK se instalan
ATLINK
en serie con la línea de baja
tensión, esto es, seccionando la línea de suministro eléctrico y
conectando los dos extremos obtenidos a las bornas de entrada y
salida del ATLINK. Se precisa un dispositivo ATLINK por cada una de
las fases y otro para el neutro. No se debe conectar a tierra.

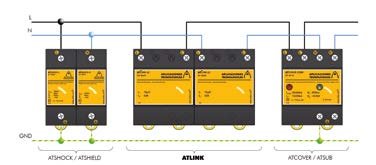

Coordina los protectores ATSHOCK y/o A
TSHIELD con los protectores
ATSUB y/o ATCOVER cuando ambos no pueden separarse por un
cable de al menos 10 metros.
Se precisa un dispositivo ATLINK por cada una de las fases y otro
para el neutro. Deben seleccionarse teniendo en cuenta la corriente
de funcionamiento de la línea, ya que ésta va a circular a través del
dispositivo continuamente.
Ensayado y certificado su capacidad de coordinación con onda tipo
rayo 10/350
µs según UNE-EN 61643-11.
>
Permite instalar juntos protectores para distintas etapas, ya
que sustituye mediante una inductancia la cantidad de cable
necesaria para la coordinación de los protectores.
>
Conectores aptos para cualquier tipo de conexión.
El funcionamiento de los equipos ATLINK ha sido certificado por
laboratorios oficiales independientes, verificando la correcta
coordinación entre protectores.
Para una correcta protección contra
sobretensiones transitorias la
coordinación entre protectores es
fundamental. Las inductancias de la
serie ATLINK producen el desacoplo
entre protectores conectados en paralelo
en una misma línea, de forma que
cada uno actúe en el momento preciso
logrando el doble objetivo de soportar
la corriente asociada al rayo y reducir la
sobretensión a un nivel admisible por los
equipos conectados a esa línea.
Inductancia para coordinación de protectores de suministro eléctrico
> Serie ATLINK
> PROTECCIÓN DE LÍNEAS DE SUMINISTRO ELÉCTRICO
