ATSUB-D M 3/4DIN
>
>
>
SOBRETENSIONES TRANSITORIAS
SOBRETENSIONES TRANSITORIAS
at3w.com
281
AT
-8219 ATSUB-D M 3/4 DIN: corriente de pico 15 kA U
n
230 V
AT
-8021 ATSUB-D M 3/4 DIN-120: corriente de pico 15 kA U
n
120 V
INSTALACIÓN
Se instala en paralelo con la línea de baja tensión, con conexión a la
fase, al neutro y a tierra. La instalación debe realizarse sin tensión en
la línea.
Cuando se instalan como protección media es necesario que estén
separados de las protecciones basta y/o fina por un cable de al menos
10 metros o, si esto no es posible, por una inductancia tipo ATLINK, a
fin de conseguir la correcta coordinación entre ellos.
Ensayado y certificado como protector de tipo 2 y 3 según la norma
UNE-EN 61643-11 y la GUÍA-BT-23 del REBT
. Adecuado para equipos
de categorías I, II, III y IV según la ITC-BT-23 del REBT
.
categorías I, II, III y IV según la ITC-BT-23 del REBT
.
categorías I, II, III y IV
>
Coordinable con los protectores de las series ATSHOCK,
ATSHIELD y A
TCOVER.
ATSHIELD y A
TCOVER.
A
>
Constituidos por varistores de óxido de zinc y descargadores de
gas con capacidad de soportar corrientes altas.
>
Posee módulo desenchufable que permite su sustitución en caso
de avería o fallo, sin necesidad de desconectar el cableado.
>
Dispositivo termodinámico de control con avisador luminoso. Si el
cartucho está dañado se ilumina en rojo.
>
Tiempo de respuesta corto.
>
Protección compacta.
Los protectores de la serie ATSUB han sido sometidos a ensayos
en laboratorios oficiales e independientes para obtener sus
características según las normas de aplicación (relacionadas en la tabla).
Protección eficaz mediante varistores de
óxido metálico y descargadores de gas contra
sobretensiones transitorias, para líneas de suministro
eléctrico monofásico con neutro tipo TT. Protección
media según la protección en cascada recomendada
en el Reglamento de Baja Tensión (REBT ITC23).
Especialmente preparado para instalarse en viviendas
según la ITC-25 del REBT.

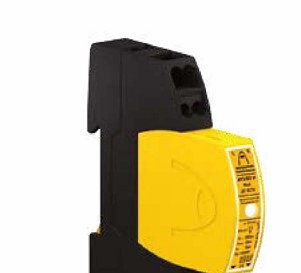

Protector compacto monofásico
> Serie ATSUB
> PROTECCIÓN DE LÍNEAS DE SUMINISTRO ELÉCTRICO
Es imprescindible la conexión a tierra. Para que la
protección sea correcta, las tomas de tierra de toda la
instalación deben estar unidas, directamente o mediante
vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones
de esta ficha, la protección asegurada por este equipo
puede verse comprometida.
