ANCLAJES PARA PUNTA FRANKLIN
SOPORTE DE PUNTA CON CONEXIÓN A PLETINA
SOPORTE DE PUNTA CON CONEXIÓN A CABLE
Pieza donde se rosca la punta captadora y se conecta a la pletina mediante los
tornillos existentes. Se instala conjuntamente con los anclajes de la tabla 19 y las
puntas de la tabla 5.
Pieza donde se rosca la punta captadora y se conecta al cable mediante los tornillos existentes. Se
instala conjuntamente con los anclajes de la tabla 19 y las puntas de la tabla 5.
Referencia
Dimensiones (mm)
Rosca
Material
Peso (g)
AT-100B
39 x 39 x 80
M16
Bronce
200
AT-101B
39 x 39 x 80
M16
Aluminio
60
Se utilizan principalmente si no es posible fijar un soporte en el tejado. Se instalan
conjuntamente con los soportes de las tablas 20 o 21 y las puntas de la tabla 5.
Referencia
Dimensiones (mm)
Punta Ø (mm)
Material
Peso (g)
AT-104B
120 x 24 x 60
16
Bronce
900
AT-105B
120 x 24 x 60
16
Aluminio
280
Cumple con IEC 62305, IEC 62561, BS EN 1982, BS 2897
Cumple con IEC 62305, IEC 62561, BS EN 1982, BS 2897
Referencia
Dimensiones (mm)
Rango de conductores
Rosca
Material
Peso (g)
Ø (mm)
mm
2
AT-102B
39 x 39 x 80
8 - 10
50 - 70
M16
Bronce
220
AT-094B
39 x 39 x 80
8 - 10
50 - 70
M16
Aluminio
75
AT-103B
39 x 39 x 80
13
95
M16
Bronce
220
Cumple con IEC 62305, IEC 62561, BS EN 1982, BS 2897

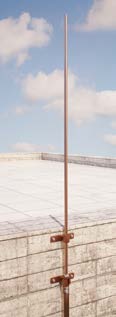

APLICACIÓN AT-100B,
AT-104B (tablas 19, 20 y 21)
Ver tabla 5
> SISTEMAS DE CAPTACIÓN Y ACCESORIOS
> FIJACIONES
AT-104B (Gu - bronce)
AT-105B (Al - aluminio)
AT-100B (Gu - bronce)
AT-101B (Al - aluminio)
AT-102B (Gu - bronce)
AT-094B (Al - aluminio)
