ATLAN 24/16/8
>
>
>
>
>
>
>
SOBRETENSIONES TRANSITORIAS
SOBRETENSIONES TRANSITORIAS
at3w.com
358

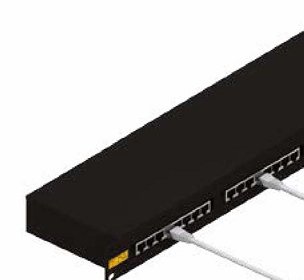

ATLAN 24/16/8 es un protector preparado para la protección de 24,
16 y 8 líneas respectivamente con cuatro pares protegidos en cada
una de ellas. Está realizado con un circuito integrado con conectores
RJ45 de entrada y salida, capaz de soportar hasta 2 kA por cada línea
y con unas velocidades de transmisión de Gbit/s.
Está especialmente diseñado para incorporarse en un rack y
proteger armarios de distribución de redes informáticas enteros.
Por su alta velocidad de transmisión, está preparado para equipos
que transmitan gran cantidad de datos (servidores, estaciones de
trabajo, estaciones gráficas, etc.)
Incluye latiguillos de 50 cm de salida con conector RJ45.
El protector ATLAN 24/16/8 ha sido ensayado y certificado
en laboratorios oficiales e independientes, obteniendo sus
características de funcionamiento según las normas de aplicación
(relacionadas en la tabla).
Los protectores contra sobretensiones ATLAN están diseñados
especialmente para evitar fallos en las transferencias de datos
entre equipos dentro de una red. Protegen las entradas de los
circuitos electrónicos de las tarjetas de red contra los daños
causados por las corrientes transitorias.
AT
-2206 ATLAN 8: protector en rack preparado para 8
líneas de red informática.
AT
-2209 ATLAN 16: protector en rack preparado para 16
líneas de red informática.
AT
-2208 ATLAN 24: protector en rack preparado para 24
líneas de red informática.
AT
-2224 ATLAN 8 POE: protector en rack preparado para
8 líneas de red informática POE (Power Over Ethernet).
AT
-2225 ATLAN 16 POE: protector en rack preparado para
16 líneas de red informática (Power Over Ethernet).
AT
-2223 ATLAN 24 POE: protector en rack preparado para
24 líneas de red informática (Power Over Ethernet).
INSTALACIÓN
Se recomienda que la instalación se realice lo más cerca posible del
equipo a proteger. Los equipos para los que está preparado este
protector son fundamentalmente hubs y switches.
En los casos en que se desee proteger dos aparatos situados en
edificios distintos y comunicados entre sí, deberá colocarse
protección a ambos lados de la línea.
El procedimiento de instalación recomendado es el siguiente:
1
Atornillar el protector dentro del rack de 19” de distribución
de redes informáticas.
2
Puentear las líneas de distribución de redes que salen del
hub o switch hacia el protector.
3
Unir la tierra del rack a la tierra mar
Unir la tierra del rack a la tierra marcada en el chasis
del protector.
del protector.
cable RJ45
desde red
cable RJ45
hacia PC
Protector contra sobretensiones para rack de redes informáticas
> PROTECCIÓN DE LÍNEAS DE TELECOMUNICACIONES Y DATOS
> Serie ATLAN 24/16/8
Es imprescindible la conexión a tierra. Para que la
protección sea correcta, las tomas de tierra de toda la
instalación deben estar unidas, directamente o mediante
vía de chispas, y su resistencia debe ser inferior a 10 Ω.
Si en su uso o instalación no se respetan las indicaciones
de esta ficha, la protección asegurada por este equipo
puede verse comprometida.
