ATSUB-2P TN
ATSUB 2P - 40 – 400 TN
ATSUB 2P - 40 – 400 TN
ATSUB 2P - 40 – 400 TN
>
>
>
>
>
>
>
>
>
>
>
>
>
SOBRETENSIONES TRANSITORIAS
SOBRETENSIONES TRANSITORIAS
at3w.com
252
AT
-8010 ATSUB-2P 15 TN: corriente de pico 15 kA. U
n
230 V
AT
-8009 ATSUB-2P 40 TN: corriente de pico 40 kA. U
n
230 V
AT
-8011 ATSUB-2P 65 TN: corriente de pico 65 kA. U
n
230 V
AT
-8012 ATSUB-2P 15-120 TN: corriente de pico 15 kA. U
n
120 V
AT
-8013 ATSUB-2P 40-120 TN: corriente de pico 40 kA. U
n
120 V
AT
-8014 ATSUB-2P 65-120 TN: corriente de pico 65 kA. U
n
120 V
AT
-8053 ATSUB-4P 15-300 TN: corriente de pico 15 kA. U
n
300 V
AT
-8054 ATSUB-4P 40-300 TN: corriente de pico 40 kA. U
n
300 V
AT
-8055 ATSUB-4P 65-300 TN: corriente de pico 65 kA. U
n
300 V
AT
-8015 ATSUB-2P 15-400 TN: corriente de pico 15 kA. U
n
400 V
AT
-8016 ATSUB-2P 40-400 TN: corriente de pico 40 kA. U
n
 400 V
INSTALACIÓN
Se instalan en paralelo con la línea de baja tensión, con conexiones
a las fases que se precise proteger, al neutro y a tierra. La instalación
debe realizarse sin tensión en la línea.
Cuando se instalan como protección media es necesario que estén
separados de las protecciones basta y/o fina por un cable de al menos
10 metros o, si esto no es posible, por una inductancia tipo ATLINK, a
fin de conseguir la correcta coordinación entre ellos.
Se recomienda su utilización en instalaciones en las que se puedan
producir grandes sobretensiones después del cuadro principal pero
que no alimenten equipos sensibles.
Posee módulos desenchufables que permite su sustitución en caso de
avería o fallo, sin necesidad de desconectar el cableado.
Ensayado y certificado como protector de tipo 1, 2 y 3 según la norma
UNE-EN 61643-11 y la GUÍA-BT-23 del REBT
. Adecuado para equipos
de categorías I, II, III y IV según la ITC-BT
-23 del REBT.
categorías I, II, III y IV según la ITC-BT
-23 del REBT.
categorías I, II, III y IV
>
Coordinable con los protectores de las series ATSHOCK,
ATSHIELD y A
TCOVER.
ATSHIELD y A
TCOVER.
A
>
Constituidos por varistores de óxido de zinc con capacidad
de soportar corrientes muy altas.
>
Tiempo de respuesta corto.
>
No producen deflagración.
>
Protección compacta con módulos desenchufables que

permite su rápido intercambio en caso de rotura.
>
No producen en ningún momento la interrupción de las
líneas de suministro.
>
Dispositivo termodinámico de control y avisador mecánico y
remoto conmutado. Cuando el avisador está amarillo, cartucho en
buen estado. Si no sustituir.
Los protectores de la serie han sido sometidos a ensayos en
laboratorios oficiales e independientes para obtener sus
características según las normas de aplicación (relacionadas en
la tabla). Existe la posibilidad de seleccionar el protector para la
tensión en alterna adecuada para cada caso. Por ejemplo se incluye
los datos técnicos de los protectores idóneos para proteger los
equipos preparados para tensiones americanas (tensión de línea
230 V y tensión línea – neutro 120 V),
tensiones superiores a 230 V
(tensión de línea 520 V y tensión línea – neutro 300 V),
y tensiones de
aerogeneradores (tensión de línea 690 V y tensión línea – tierra 400 V).
Protección eficaz mediante
varistores de óxido metálico contra
sobretensiones transitorias, para
líneas de suministro eléctrico
tipo TN. Protección media
según la protección en cascada
recomendada en el Reglamento de
Baja Tensión (REBT ITC23).
Corriente máx.
de descarga en kA
Tensión nominal
línea - tierra

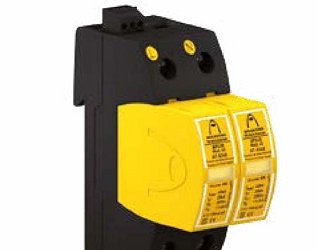

Protector compacto para líneas de suministro eléctrico monofásico TN
> Serie ATSUB
> PROTECCIÓN DE LÍNEAS DE SUMINISTRO ELÉCTRICO
NOMENCLATURA
Es imprescindible la conexión a tierra. Para que la protección sea
correcta, las tomas de tierra de toda la instalación deben estar unidas,
directamente o mediante vía de chispas, y su resistencia debe ser inferior
a 10 Ω. Si en su uso o instalación no se respetan las indicaciones de esta
ficha, la protección asegurada por este equipo puede verse comprometida.
